Technologies

Elliptika

La société dispose au sein du groupe sur Brest de tous les moyens de productions. En interne, nous disposons d’un parc machine d’imprimantes 3D suffisant afin d’etre autonome au niveau de la réalisation de nos composants en impression 3D. De plus, Protecno nous permet de maitriser la fabrication de circuits imprimés et TE2M la réalisation par usinage ou tôlerie.

Les technologies de fabrication additive sont en plein essors et se comptent aujourd’hui par dizaines (FDM, SLA, SLS, DoD, etc.). En comparaisons aux méthodes de fabrication conventionnelle, chacune de ces technologies d’impression offre divers avantages comme la rapidité de prototypage, le coût, le poids, la complexité des formes réalisable. Tous ces avantages permettent à ces méthodes de prototypage rapide de s’ouvrir vers de nombreux secteurs d’activité comme la médecine, la défense où l’aérospatial…

Antenne dans une imprimante 3D ultimaker

Les pièces en plastique imprimées en 3D offrent une liberté de conception presque infinie et des matériaux avec de bonnes propriétés mécaniques et thermiques. Ces avantages peuvent être combinés à la galvanoplastie pour obtenir la conductivité souhaitée, ce qui donne une excellente solution pour les composants hyperfréquences personnalisées.

Dans le cadre d’une collaboration avec la société Formlabs vous trouverez un webinaire à ce sujet dans le lien ci dessous.

Electroplating 3D Printed Parts for High-Performance Antennas | Formlabs

Elliptika possède également une expertise dans la réalisation de circuits imprimés en s’appuyant notamment sur le savoir faire de PROTECNO également filiale du groupe GTID.

PROTECNO est spécialiste du circuit imprimé complexe du prototype à la moyenne série réalisé dans des délais courts. Son site de production réponds aux demandes du marché du PCB technologique pour des secteurs à haute valeur ajoutée telle que l’aéronautique, la défense, la recherche, les objets connectés ou la sous-traitance électronique.
Les fabrications de PCB proposées par PROTECNO :
– Les PCB multicouches (50%)
de type Puissance (transformateurs planars, carte fond de panier)
de type Numériques séquentiels HDI avec microvias
– Les PCB flex-rigides( 25 %) multi-nappes souples jusqu’à 8 niveaux.
– Les PCB à applications hyperfréquences ( 25 %) multicouches avec fonctions antennes et filtres planaires intégrés sur le circuit

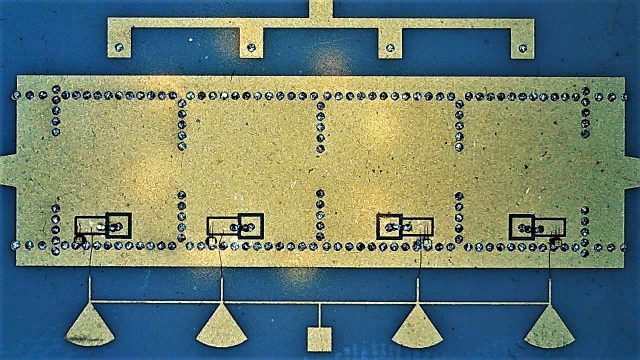

Filtre SIW ( Alumine) Accordable à base de MEM's

Nous avons également une grande expertise en technologie SIW. La technique consiste à combiner la technologie planaire et volumique. Elle a été introduite dans l’idée de tirer le meilleur de chacune d’elles : la compacité, le coût, la compatibilité et la facilité de réalisation pour les solutions planaires et les performances électriques pour les solutions volumiques. Cette technique consiste à délimiter une cavité remplie de diélectrique dans un substrat planaire. Pour ce faire, les murs électriques supérieurs et inférieurs sont obtenus grâce aux procédés classiques de métallisation et les faces latérales sont quant à elles réalisées grâce à une ou plusieurs rangées de trous métallisés.
