Hyperfréquence

Elliptika

s’appuie sur un savoir-faire en hyperfréquence dans les bandes de fréquences de 300 MHz à 115 GHz

Nous utilisons les synthèses et les logiciels de modélisation les plus à la pointe du marché (ADS, Momentum, HFSS and Ansys Designer) afin de développer la solution répondant au meilleur compromis entre les performances électriques, l’encombrement, le poids et le coût. Nous proposons également un service de conception et de réalisation de composants hyperfréquences réalisés en technologie additive plastique avec métallisation totale ou sélective. Cette technique permet notamment de réduire fortement le poids et les délais de fabrication.

Concernant les dispositifs antennes, nous disposons d’un savoir-faire complet en topologie permettant de répondre idéalement à vos cahiers des charges avec des bandes plus ou moins larges à partir de technologies volumique (Vivaldi, cornet, spirale) ou planaire (méandre, vivaldi, …).

antenne cornet double ridge ultra légère

ensemble de guide d'onde avec transition

Concernant nos filtres nous pouvons réaliser différentes topologies sur différentes technologies allant du circuit imprimé à l’usinage. De la technologie simple couche au multicouche, du substrat en céramique à celui en PCB, différentes solutions s’offrent à vous selon vos besoins.

Nous sommes en mesure de couvrir les topologies les plus classiques (hairpin, interdigité, ligne couplée, à stub), aux plus récentes (boucle ouverte à couplage croisé) et aussi aux plus exotiques (Dual Behavior Resonator-DBR Dual Behavior Resonator) et de les mixer en fonction des spécifications. Nous pouvons également vous proposez des solutions packagé en boitiers avec connecteurs ou des solutions SMT (surface mont technology) pour un report sur du circuit imprimé.

EXEMPLE N°1 : Frontal RF monolithique en bande Ku par impression 3D

L’objectif de ce travail est d’associer différentes fonctions RF afin de maximiser l’utilisation

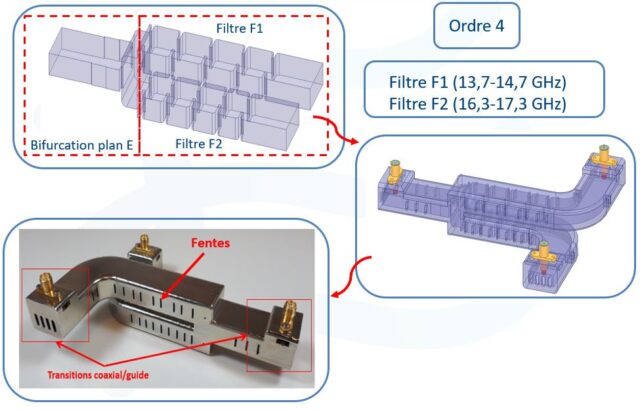

de l’impression 3D. Le frontal RF proposé ici est composé d’un duplexeur et d’un réseau de quatre antennes cornets opérant dans la bande Ku. Il a été conçu et simulé à partir du logiciel de simulation électromagnétique 3D ANSYS HFSS. Chaque fonction du frontal RF a été réalisée et mesurée séparément pour finalement être assemblée en une seule pièce afin
d’accroître la réduction du poids et de l’encombrement du dispositif. Les dispositifs ont été imprimés par stéréolithographie à l’aide d’une imprimante 3D du commerce (Formlabs). Les pièces ont ensuite été métallisées par un procédé spécifique.

Vous trouverez plus d’informations dans cette article: An Integrated Monobloc 3D Printed Front-end in Ku-band

Bénéfices de la fabrication additive :

Le procédé de fabrication additive d’ELLIPTIKA a permis la l’impression de ce système complexe en un seul bloc, supprimant ainsi les étapes d’assemblage classiquement réalisées pour ce type de produit.

EXEMPLE N°2 : Allègement d’une antenne cornet vivaldi simple polarisation imprimée en 3D

Fabrication monobloc en impression 3D ( technologie SLA) d’une antenne cornet double rigide, en structure lattice, imprimée en résine haute température et dont le diagramme de rayonnement reste inchangé par rapport aux solutions standards.

Bénéfices de la fabrication additive :

Le travail d’ELLIPTIKA a permis un allègement de l’antenne, de 380g à 76g, tout en conservant les performances et une tenue à la température jusqu’à 150°C.
