Mallette Antenne

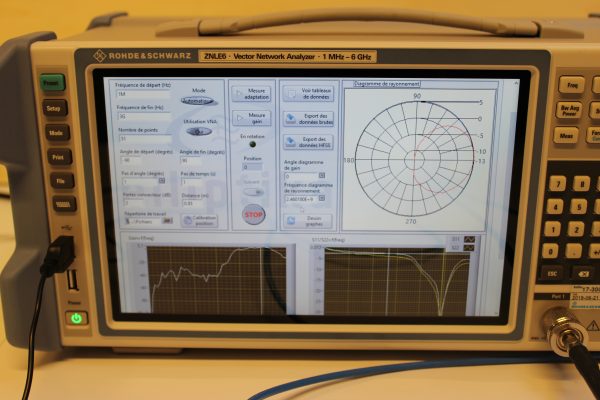

Le kit Antenne comprends un banc de mesure d’antennes Elliptika modèle MES01_0000_1800 permettant la caractérisation rapide et simple d’antennes dans la bande de 0 à 18 GHz dans différents plans. Cette arche est compatible avec les analyseurs de réseaux vectoriel de chez Rohdes&Swartz de la série ZNL.  Ce système peut être utilisé afin de valider dans des délais courts un prototype d’antenne pour un industriel ou un chercheur, ou dans le but de former des étudiants à l’enseignement des antennes. Il est composé de deux positionneurs et d’un logiciel. Le premier fixe, accueil l’antenne de référence dont on connait le gain en fonction de la fréquence. Le deuxième positionneur accueil la carte de commande, un moteur pas à pas et l’antenne sous test. Le tout est relié à un analyseur de réseaux vectoriel Rohde et Schwarz Full 2 Port permettant la commande de l’arche, l’acquisition des données et le traitement des données.

Le Kit Antenne comprend 5 sujets de TPs permettant d’aborder un certain nombre de problématiques liés aux antennes. Les sujets sont présentés ci-dessous

Box C1 – « Etude d’une antenne patch »

La boîte C1 (« Etude d’une antenne patch ») permet d’aborder les six thèmes suivants concernant les antennes patchs :

1. Dimensionnement
2. Impédance (adaptation)
3. Gain
4. Diagramme de rayonnement (Plan E et Plan H)
5. Angle d’ouverture
6. Directivité

Box C2 – « Polarisation des antennes »

Cette boite permet l’étude les 5 sujets suivants :

1. Polarisation d’une onde électromagnétique et d’une antenne
2. Antenne à polarisation linéaire
3. Antenne à polarisation circulaire
4. Notions de co-polarisation et de cross polarisation
5. Composition de polarisations

Box C3 – « Antennes patch particulières »

Cette boite permet d’aborder les thèmes suivants :

1. Largeur de bande passante d’une antenne
2. Antennes bi bandes
3. Gain
4. Diagramme de rayonnement (plan E et plan H)
5. Angle d’ouverture

Box B4 – « coupleurs directionnels »

Cette boite permet d’aborder les thèmes suivants

1. Dimensionnement
2. Impédance (adaptation
3. Réseaux de distribution
4. Mise en parallèle et série d’antennes patchs
5. Dépointage

Box B5 –  » Antennes WIFI, Bluettooth et GSM »

La boîte C5 permet de mesurer des antennes permettant de fonctionner dans les bandes d’application du commerce :

1. Mesure d’antennes WIFI
2. Mesure d’antennes bluetooth
3. Mesure d’antennes sigfox
4. Mesure d’antennes GSM
