Le filtre passe bande ELL-FCI-BP-0500-0900-01 est réalisé en technologie planaire sur un substrat Megtron6. Il fonctionne dans la bande 5.00 – 9.00 GHz.
- Description
- Informations complémentaires
- Contactez-nous
Description

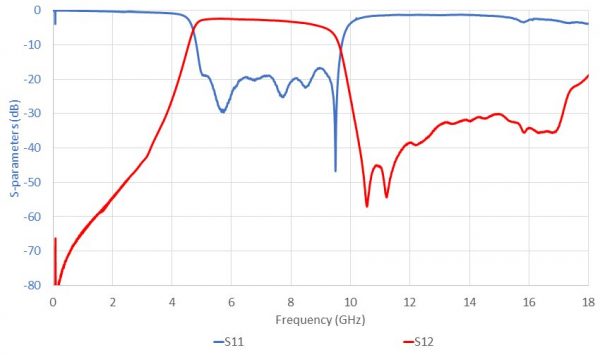

Le filtre passe bande ELL-FCI-BP-0500-0900-01 est réalisé en technologie planaire sur un substrat Megtron6. Il fonctionne dans la bande 5.00 – 9.00 GHz. Il présente un niveau de pertes d’insertions d’environ 4.8 dB pour un encombrement de 30 x 27 x 0.508 mm3. Il propose une forte réjection du DC à 3.8 GHz et de 10 à 17 GHz supérieure à 25 dB.
Informations complémentaires
| Bande passante (GHz) | 5.0 – 9.0 |
|---|---|
| Encombrement (L x I x H mm³) | 30 x 27 x 0.508 |
| Pertes d'insertions (dB) | 4.8 |
| Technologie | Circuit imprimé, Megtron 6 |
| Atténuation en bande basse (dB) | >30 (DC-3.8 GHz) |
| Atténuation en bande haute (dB) | >25 (10-17 GHz) |
| Référence | ELL-FCI-BP-0500-0900-01 |
| Adaptation dans la bande (dB) | > 15 |
