Le filtre passe bande ELL-FU-BP-0330-0370-01 est réalisé en technologie volumique à partir d’une topologie de type coaxial à 9 sections. Il fonctionne dans la bande 5G 3.3 – 3.7 GHz.
- Description
- Informations complémentaires
- Contactez-nous
Description

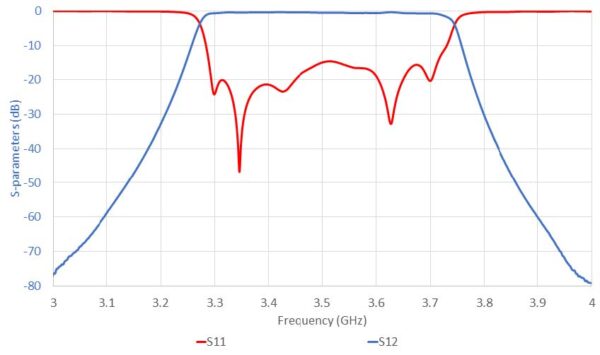

Le filtre passe bande ELL-FU-BP-0330-0370-01 est réalisé en technologie volumique à partir d’une topologie de type coaxial à 9 sections. Il fonctionne dans la bande 3.3 – 3.7 GHz. Il présente un niveau de pertes d’insertions faible d’environ 0.7 dB pour un encombrement de 32 x 135 x 25 mm3. il propose une forte réjection à gauche de la bande passante, supérieure à 50 dB du DC jusqu’à 3.1 GHz, et également une réjection supérieur à 50 dB de 3.9 GHz à 9.6 GHz.
Ce filtre peut être destiné pour des applications 5G comme des applications WIMAX envisagé à la fois pour les réseaux hauts débit de transport et de collecte, et pour les réseaux de desserte comme le déploiement temporaire pour des festivals.
Informations complémentaires
| Bande passante (GHz) | 3.3-3.7 GHz |
|---|---|
| Encombrement (L x I x H mm³) | 32.1 x 134.8 x 25 |
| Pertes d'insertions (dB) | 0.7 |
| Technologie | Usinage |
| Atténuation en bande basse (dB) | >50 (DC – 3.1 GHz) |
| Atténuation en bande haute (dB) | >50 (3.9 – 9.6 GHz) |
| Référence | ELL-FU-BP-0330-0370-01 |
| Adaptation dans la bande (dB) | > 15 |
Contactez-nous
|
