Le filtre passe bande ELL-FCI-BP-0540-0900-01 est réalisé en technologie planaire sur un substrat ROGERS RT6010. Il fonctionne dans la bande 5.4 – 9.0 GHz
- Description
- Informations complémentaires
- Contactez-nous
Description

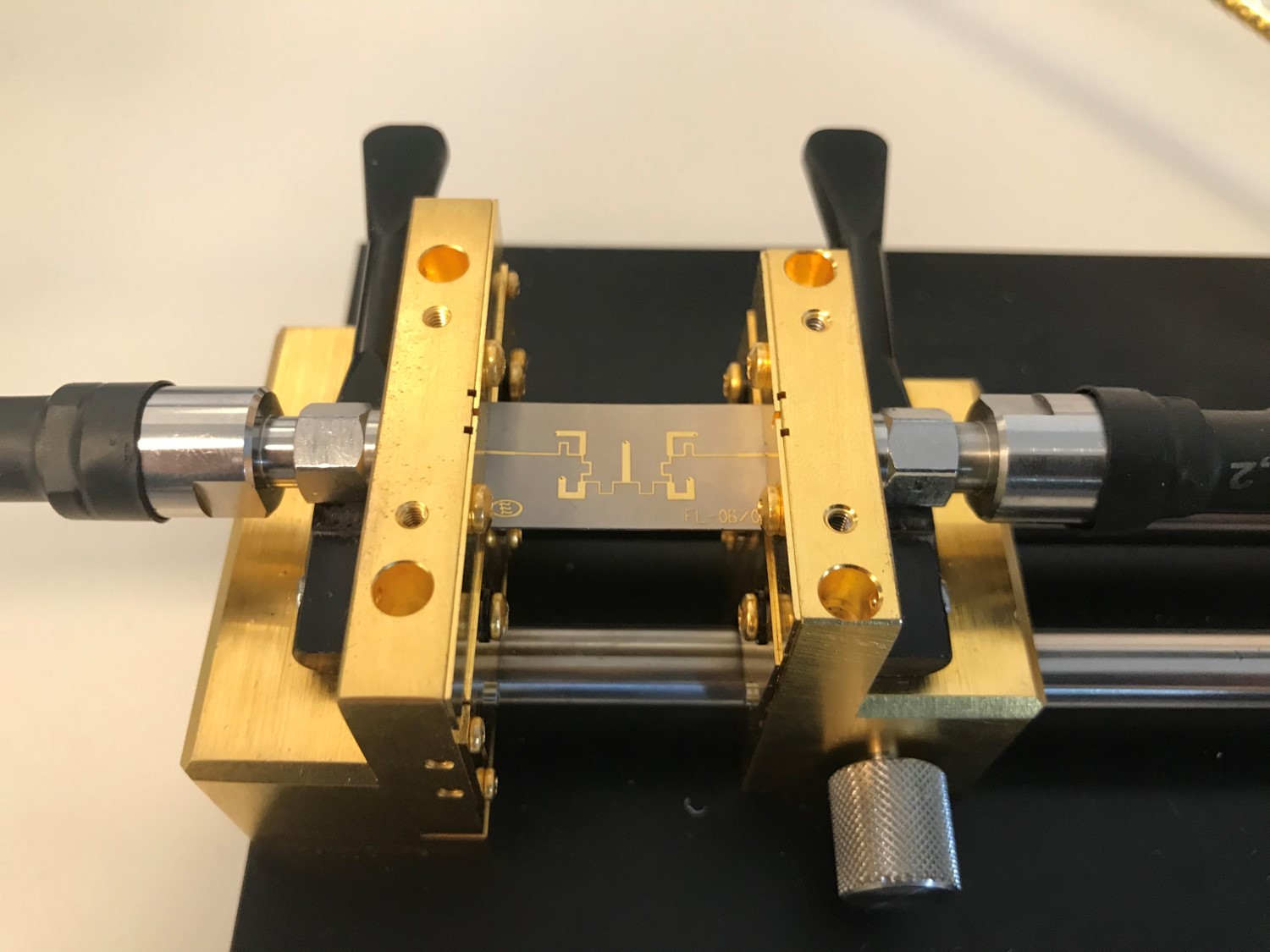

Le filtre passe bande ELL-FCI-BP-0540-0900-01 est réalisé en technologie planaire sur un substrat ROGERS RT6010. Il fonctionne dans la bande 5.4 – 9.0 GHz. Il présente un niveau de pertes d’insertions d’environ 1.6 dB pour un encombrement de 25 x 13 x 0.254 mm3. Il propose une forte réjection de part et d’autre de la bande passante supérieure à 30 dB. Il permet également de filtrer du DC jusqu’à la bande.
Ce filtre peut être réalisé directement sur votre circuit imprimé ou mis en boitier avec connecteurs SMA en fonction de votre besoin.
Informations complémentaires
| Fréquence centrale (GHz) | 7.2 |
|---|---|
| Adaptation dans la bande (dB) | > 15 |
| Atténuation en bande basse (dB) | >30 (DC-3.7 GHz) |
| Atténuation en bande haute (dB) | > 30 (11.5 – 18.3 GHz) |
| Pertes d'insertions (dB) | 1.6 |
| Encombrement (L x I x H mm³) | 25 x 13 x 0.254 |
| Technologie | Circuit imprimé, RT6010 |
| Bande passante (GHz) | 3.6 |
| Référence | ELL-FCI-BP-0540-0900-01 |
