Le filtre passe bande ELL-FCE-BP-0270-0870-01 est réalisé en technologie planaire sur un substrat à très forte permittivité (er = 90). Il fonctionne dans la bande 2.7 – 8.7 GHz
- Description
- Informations complémentaires
- Contactez-nous
Description

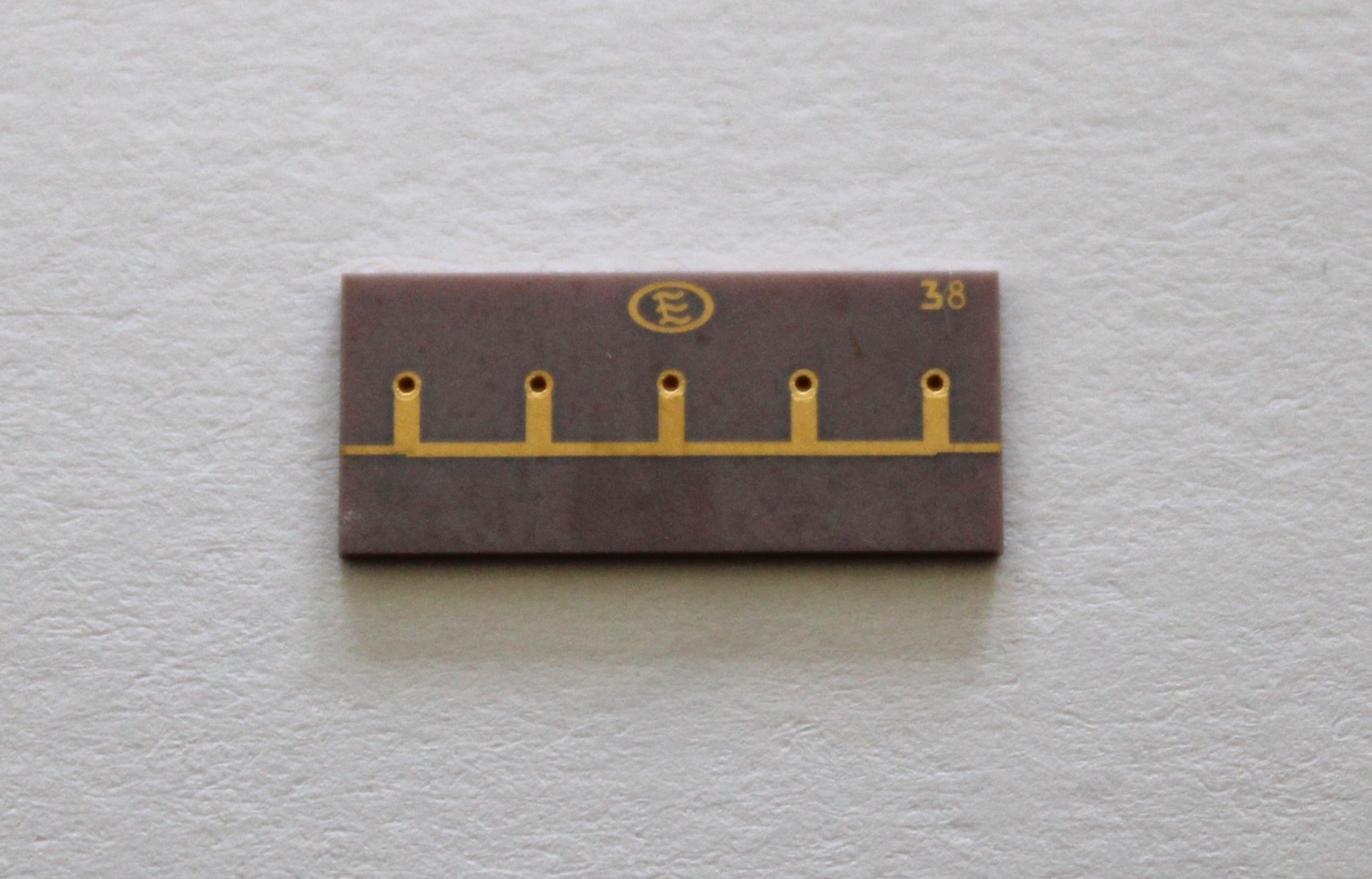

Le filtre passe bande ELL-FCE-BP-0270-0870-01 est réalisé en technologie planaire sur un substrat à très forte permittivité (er = 90). Il fonctionne dans la bande 2.7 – 8.7 GHz. Il présente un niveau de pertes d’insertions d’environ 0.7 dB pour un encombrement de 18 x 8 x 0.635 mm3. Il propose une forte réjection à gauche de la bande passante supérieure à 30 dB du DC jusqu’à 2.1 GHz.
Ce filtre peut être vendu séparément ou mis en boitier avec connecteurs SMA ou monté sur un circuit imprimé (montage SMT) grâce à des demi-vias aux accès en fonction de votre besoin.
Informations complémentaires
| Fréquence centrale (GHz) | 5.7 |
|---|---|
| Bande passante (GHz) | 2.7-8.7 |
| Adaptation dans la bande (dB) | > 10 |
| Atténuation en bande basse (dB) | >30 (DC-2.1 GHz) |
| Encombrement (L x I x H mm³) | 18 x 8 x 0.635 |
| Pertes d'insertions (dB) | 0.7 |
| Technologie | céramique, forte permittivité er 90 |
| Référence | ELL-FCE-BP-0270-0870-01 |
