Banc de mesure d’antennes

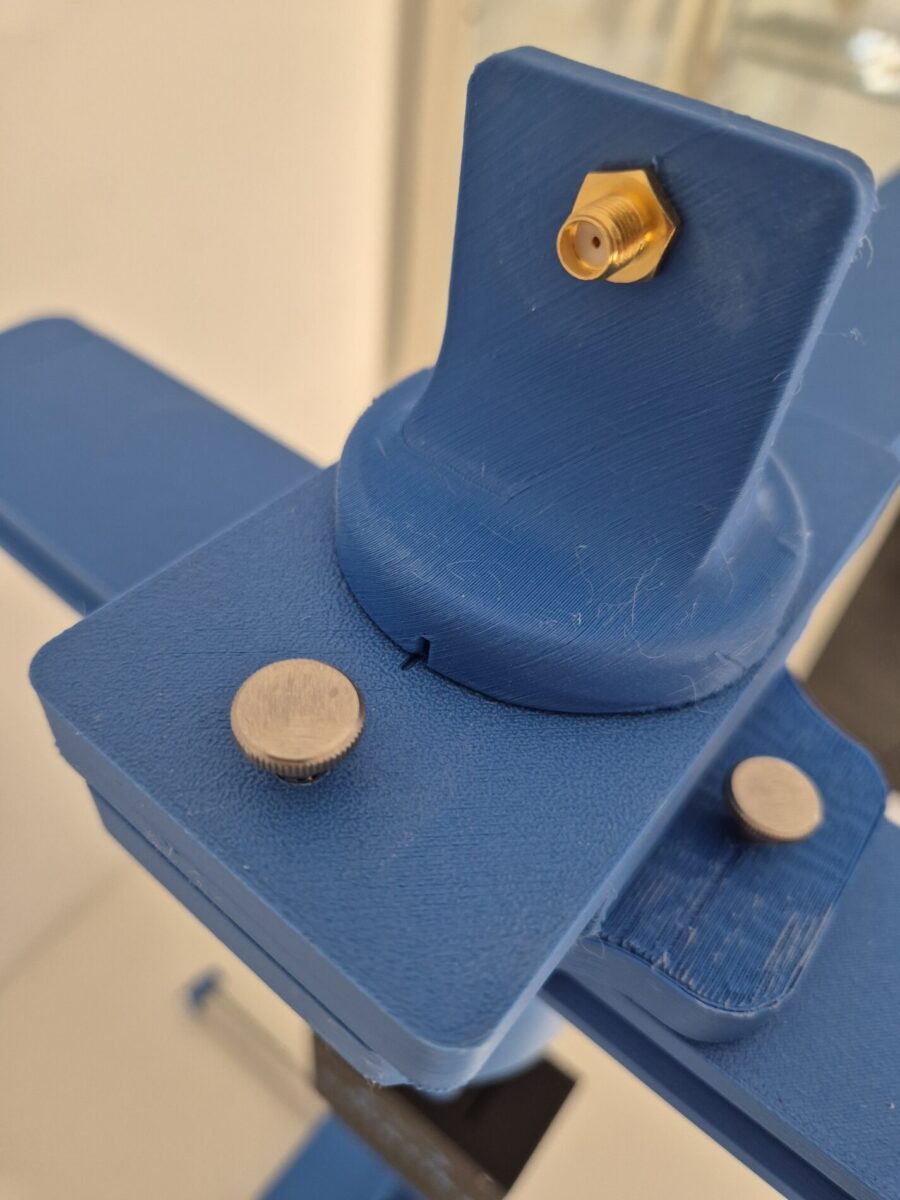

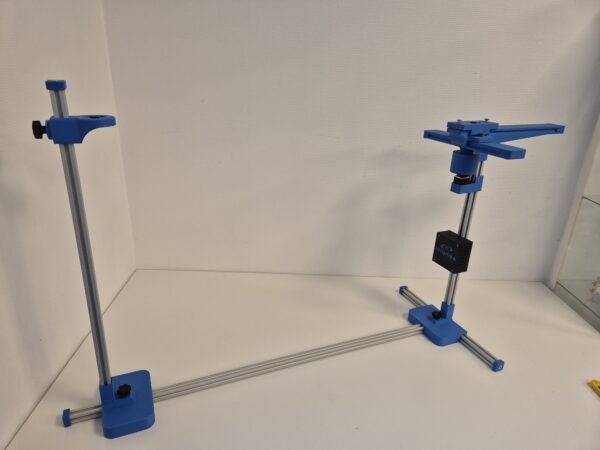

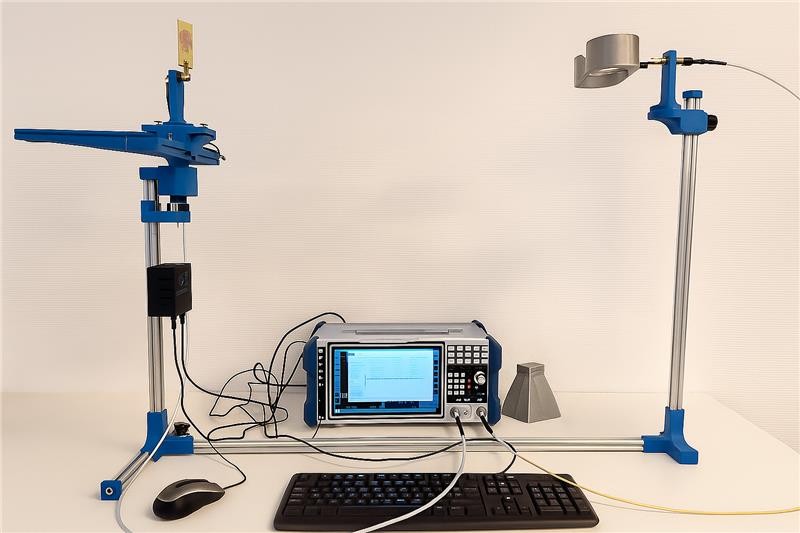

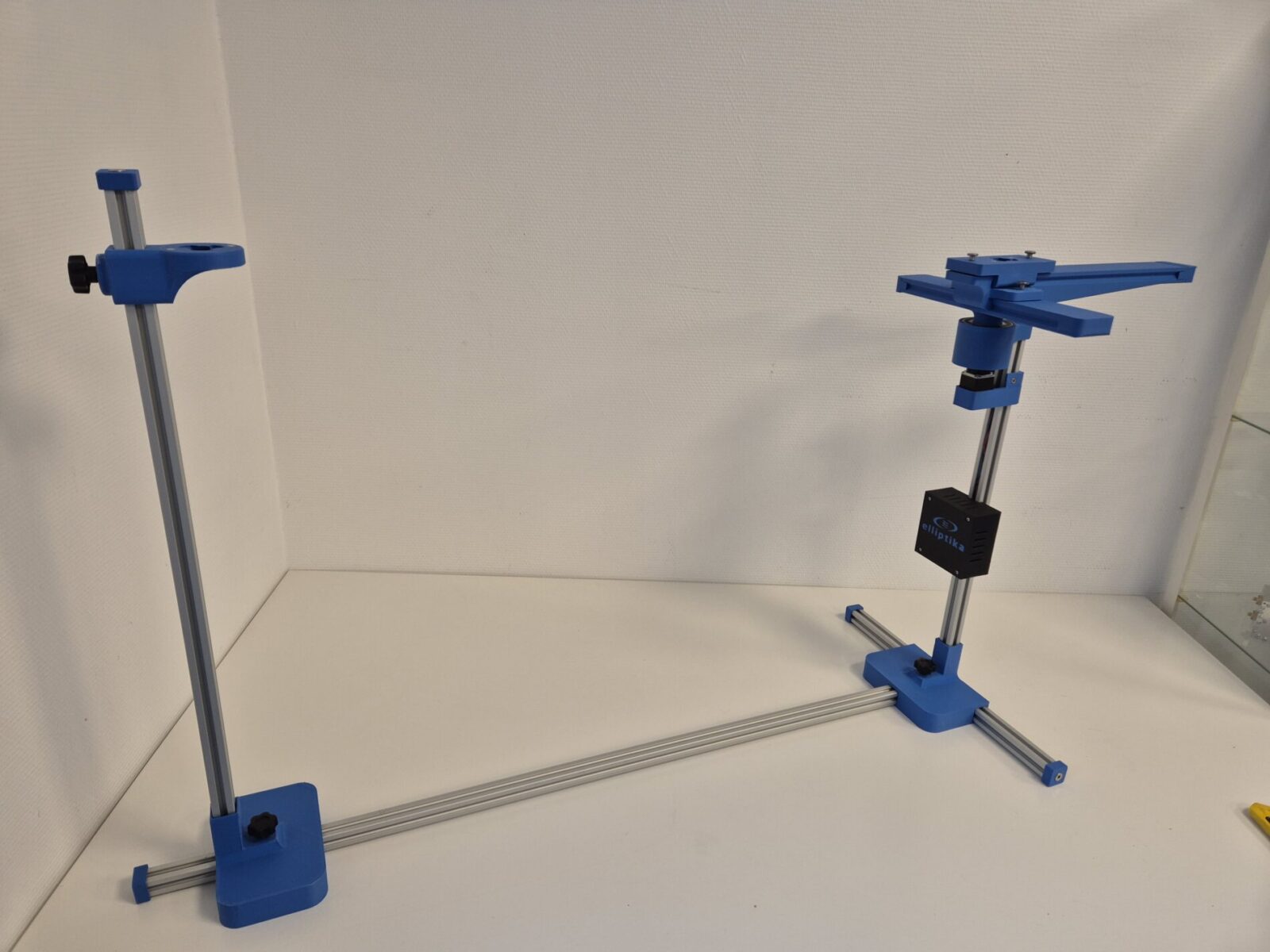

Ce système peut être utilisé par un industriel ou un chercheur pour valider un prototype d’antenne dans des délais courts, ou dans le but de former des étudiants à la mesure d’antenne. Il est composé de deux positionneurs et d’un logiciel. Le premier accueille l’antenne de référence dont le gain est connu en fonction de la fréquence. Le deuxième positionneur accueille la carte de commande, un moteur pas à pas et l’antenne sous test.  La partie traitement des données permet d’obtenir la mesure des coefficients de réflexion des deux antennes, le gain de l’antenne sous test en fonction de la fréquence et son diagramme de rayonnement plusieurs points de fréquences. Chaque antenne, ainsi que la carte de contrôle sont reliées à un analyseur de réseaux vectoriel  permettant la commande de l’arche, l’acquisition et le traitement des données. Le logiciel est actuellement compatible avec les séries ZNL, ZNB et ZVA de Rohde&Schwarz.
